El material de titanio es excelente en resistencia a la corrosión, especialmente la aleación de titanio-pladio Gr7, es una excelente resistencia a la corrosión en la solución de HCl, H2SO4 y H3PO4.

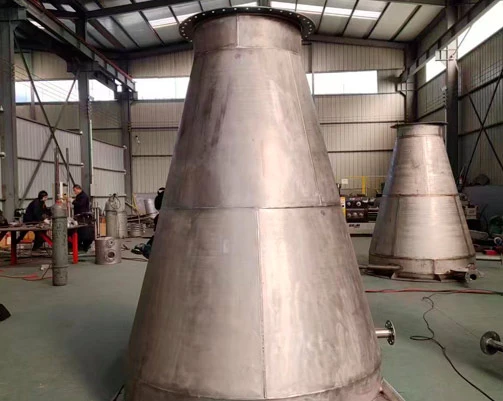

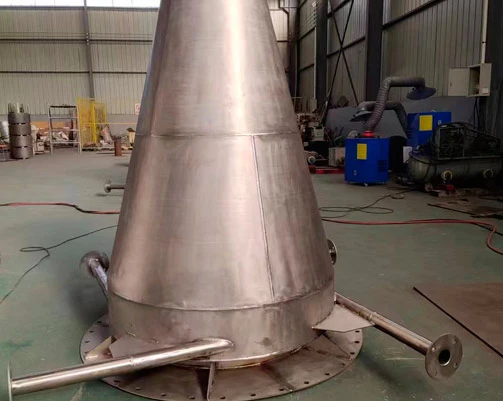

En el proceso de regeneración ácida de las acerías, Titanium Venturi sirve como un pre-concentrador, bombear el ácido residual de la Unidad de decapado a la parte superior del Venturi de titanio para la pulverización.
El material de titanio es excelente en resistencia a la corrosión, especial la aleación de titanio-pladio Gr7, es una excelente resistencia a la corrosión en la solución de HCl, HSOde y H₃PO₄.
En el proceso de regeneración ácida de las acerías, Titanium Venturi sirve como un pre-concentrador, bombear el ácido residual de la Unidad de decapado a la parte superior del Venturi de titanio para la pulverización. Se somete a intercambio de calor directo con el gas del horno de combustible (395 ℃), evapora parte del agua en el ácido residual y el ácido residual se concentra. El ácido de desecho concentre se envía a la parte superior del horno de tostado a través de la estación de filtro de la bomba de alimentación del horno de tostado y Luego ingresa al horno de tostado para rociar A través de la barra de pulverización, pantalla de filtro, y boquilla, Heno dos quemadores en el cuerpo del horno de asado para calmar, que se evaporan, se secan, Cristalizar y descomponer el ácido concentrado rociado en el horno.
El descompuestoFeO₃Las partículas sólidas caen el cono inferior del horno de asado en forma de polvo, se descargan mediante una trituradora y una válvula rotativa, Y son transportes al silo de polvo de hierro por un sistema de transporte neumático. Instale una torre de absorción en la parte superior del silo para rociar, de modo que todo el ácido que convenga agua de limpia se reciculo y el gas de escape cumpla con los estándares de emisión.
| Número de disposiciones | 1 Juego |
| Función del equipo | Utiliza el calor del gas de reacción del tostador para calmar el ácido residual de la línea de decapado para la concentración de ácido residual y reducir el contenido de polvo en los gases de combustible. |
| Estructura | Estructura de una pieza, utilizando cuatro boquillas para alimentar ácido a lo largo de la dirección tangencial a su aldedo. |
| Ventajas | Estructura sencilla y maquinable, corto ciclo de fabricación, instalación conveniente, operación estable y mansión conveniente a largo plazo |
| Medios de composición | |
| Fase líquida | Ácido residual concentrado (Composición: HCl-50-170g/L, FeCl-350-410g/l, FeCl₃-30-70g/l, 95 °C-100 °C) |
| Fase de gas | Gas de escape de combustible (incluyendo: vapor de HCL, vapor de agua, nitrógeno, dioxido de carbono, una pequeña cantidad de oxígena); Polvo de éxido de hierro. Importación: 380 °C-460 °C, exportación: 83 °C-95 °C |
| Parámetros principales y materiales | |
| Diámetro | 700mm |
| Altura | 610mm |
| Carcasa | Aleación de titanio-pladio Gr7 |

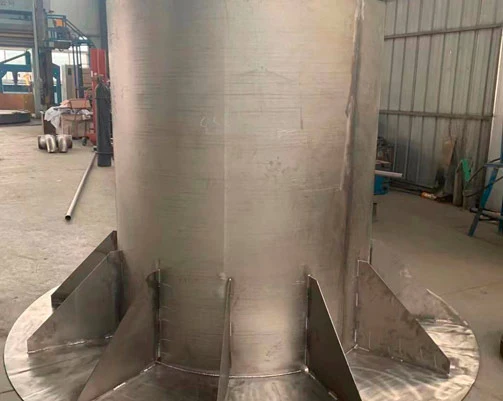

| Tubo de inmersión | Aleación de titanio-pladio Gr7 |
Cantidad de equipo: 3 sets
Función del equipo: Se utiliza para rociar el ácido de desecho concentrado por el preconcentrador
En el tostador.
Los directores parámetros:
Longitud del tubo de la boquilla -- alredor de 3170mm
Diámetro del tubo de boquilla-ø33/Ø 52mm
Tubo de boquilla de presión-460-500 Kpa
Tubo de boquilla manguera-DN25, L = 2600mm
Diámetro de la plaza de boquilla -- Ø 152mm
Flujo de boquilla -- 3.5l/MIN (0.4Mpa)
Número de boquIllas -- 11-13/tubo de boquilla
Cantidad de enchufe -- 2-3
Material principal:
Tubo de boquilla -- Aleación de paladio de Titanio/niobio
Tubo de boquilla manguera -- EPDM/malla de alambre de acero inoxidable/PTFE
Placa de boquilla-aleación de paladio de Titanio/niobio
Cubierta del tubo de boquilla-Titanium Gr7
Soporte de filtro-aleación de titanio paladio/niobio
Tipo | Colector de polvo/separador |
Número de disposiciones | 1 Juego |
Función del separador | Se utiliza para separar elFeO₃Partículas en el gas de acción del |
Roaster y envíelos de regreso al tostador. Velocidad de los gases de combustión importados | 15-20 m/s, eliminación |
Eficiencia | -50% |
Función del depurador | Solía lavar el HCl y el Fe₂O₃ participantes en los gases de combustión. |
Forma eestructural | Estructura de una pieza |
Principal material | Titanio Gr7 |
